3D Gaussian Splatting：从三维高斯到可微渲染

技术分享 · 原始报告日期：2026-05-28

给定一组不同视角的照片，怎样重建一个可以自由切换视角、实时渲染的三维场景？

3D Gaussian Splatting（3DGS）用一组带有位置、形状、颜色与不透明度的三维高斯表示场景。渲染时，将它们投影成屏幕上的软椭圆，再按照遮挡关系合成像素；训练时，把图像误差沿着这条链路反向传回高斯参数。

本文由我的 87 页组会报告整理，合并了重复目录和补充讲解，将公式、代码和图示放到同一条阅读主线上。前半部分解释原始 3DGS，后半部分梳理报告涉及的几何、语言、编辑与生成扩展。论文示例保留出处，不作为个人复现实验结果。

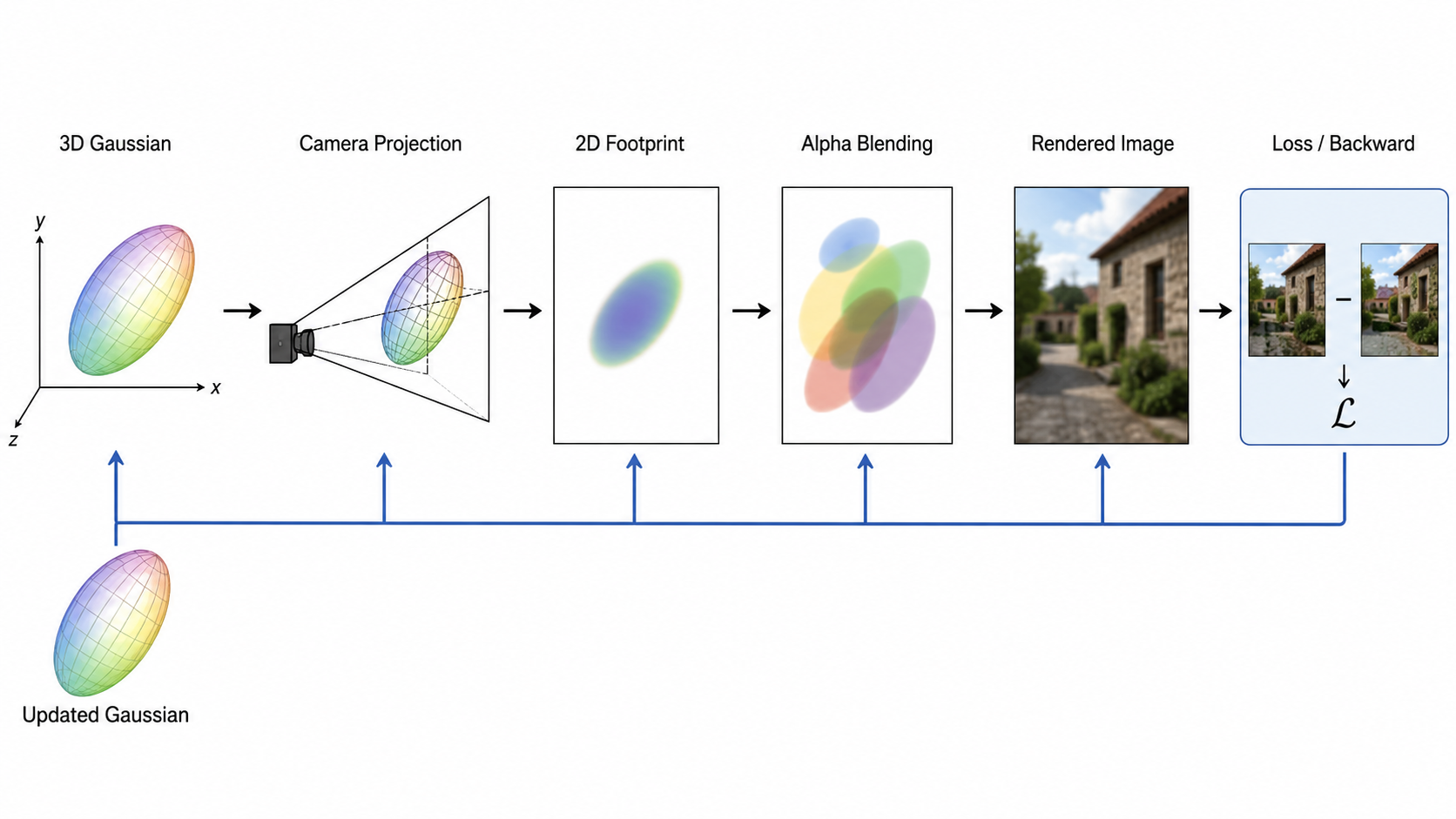

从三维高斯、相机投影到图像监督与反向优化的完整流程

图 1：原报告第 5 页的教学示意图，原页标注为 Generated teaching diagram。

先把任务、表示与渲染分开

经典新视角合成的输入通常包括：

同一静态场景的多视角图像。
每幅图像对应的相机内参和位姿。
可用于初始化的稀疏三维点，例如 SfM 的输出。

原始 3DGS 针对一个场景优化一组高斯。优化完成后，输入新的相机位姿，渲染器就可以生成该视角的图像。后续前馈方法会训练一个跨场景网络直接预测高斯，两者的训练方式需要区分。

表示路线	主要保存什么	典型渲染思路
三角网格	顶点、面、材质	投影三角形并计算像素着色
NeRF	空间位置与方向到密度、颜色的映射	沿相机射线采样并进行体渲染
点云	离散三维位置及附加属性	点投影，需要进一步处理覆盖与空洞
3DGS	具有体积形状和外观的显式高斯	投影软椭圆并按深度混合

NeRF 的辐射场常写成：

F_\theta(\mathbf x,\mathbf d) \longrightarrow(\mathbf c,\sigma).

3DGS 也表达空间外观与视角相关颜色，但将场景参数显式放在高斯基元上。它不是简单地把每个点画成一个固定大小的圆：高斯的三维协方差及相机投影共同决定屏幕覆盖范围。

一个高斯到底保存哪些参数

用下面的参数集合表示第 $i$ 个高斯：

\mathcal G_i =\{\boldsymbol\mu_i,\mathbf s_i,\mathbf q_i,o_i,\mathbf h_i\}.

参数	含义	影响
$\boldsymbol\mu_i$	三维中心	位置和投影中心
$\mathbf s_i$	三个尺度	长短轴和覆盖范围
$\mathbf q_i$	旋转四元数	椭球朝向
$o_i$	基元不透明度	对背景及后方高斯的遮挡
$\mathbf h_i$	球谐系数	随观察方向变化的颜色

球谐函数把方向相关颜色写成有限基函数的组合：

\mathbf c_i(\mathbf d) =\sum_{\ell=0}^{L}\sum_{m=-\ell}^{\ell} \mathbf h_{i,\ell m}Y_{\ell m}(\mathbf d).

每个系数可以含 RGB 三个分量。只有零阶时，颜色不随方向改变；加入高阶项后可以表达更丰富的方向变化。实际实现还可能包含颜色偏置与非负裁剪。

高斯权重不是颜色，也不一定是概率密度

三维影响权重可写为：

G_i(\mathbf x) =\exp\left[ -\frac12(\mathbf x-\boldsymbol\mu_i)^\top \boldsymbol\Sigma_i^{-1} (\mathbf x-\boldsymbol\mu_i) \right].

中心处取 1，远离中心后衰减，衰减方向由协方差决定。这里省略了概率密度的归一化系数，因此不应要求其空间积分等于 1。

如果讨论严格的三维高斯概率密度，还需要乘上：

\frac{1}{(2\pi)^{3/2}|\boldsymbol\Sigma_i|^{1/2}}.

原报告补充页中的概率密度推导，可以帮助理解椭球形状；渲染中的权重与透明度组合则承担不同的建模作用。

为什么把协方差拆成旋转和尺度

直接优化一个任意的 3×3 矩阵，可能使它不再是合法协方差。使用：

\begin{aligned} \mathbf S&=\operatorname{diag}(e^{s_x},e^{s_y},e^{s_z}),\\ \boldsymbol\Sigma&=\mathbf R\mathbf S\mathbf S^\top\mathbf R^\top \end{aligned}

就能用正尺度和旋转构造协方差。这里的 $s_x,s_y,s_z$ 是未约束的对数尺度；四元数归一化后再转为 $\mathbf R$ 。

从单位球出发，先沿三个轴伸缩，再旋转，就得到一个各向异性的椭球。严格正尺度给出正定协方差；当某个尺度趋近零时，会接近退化情形。

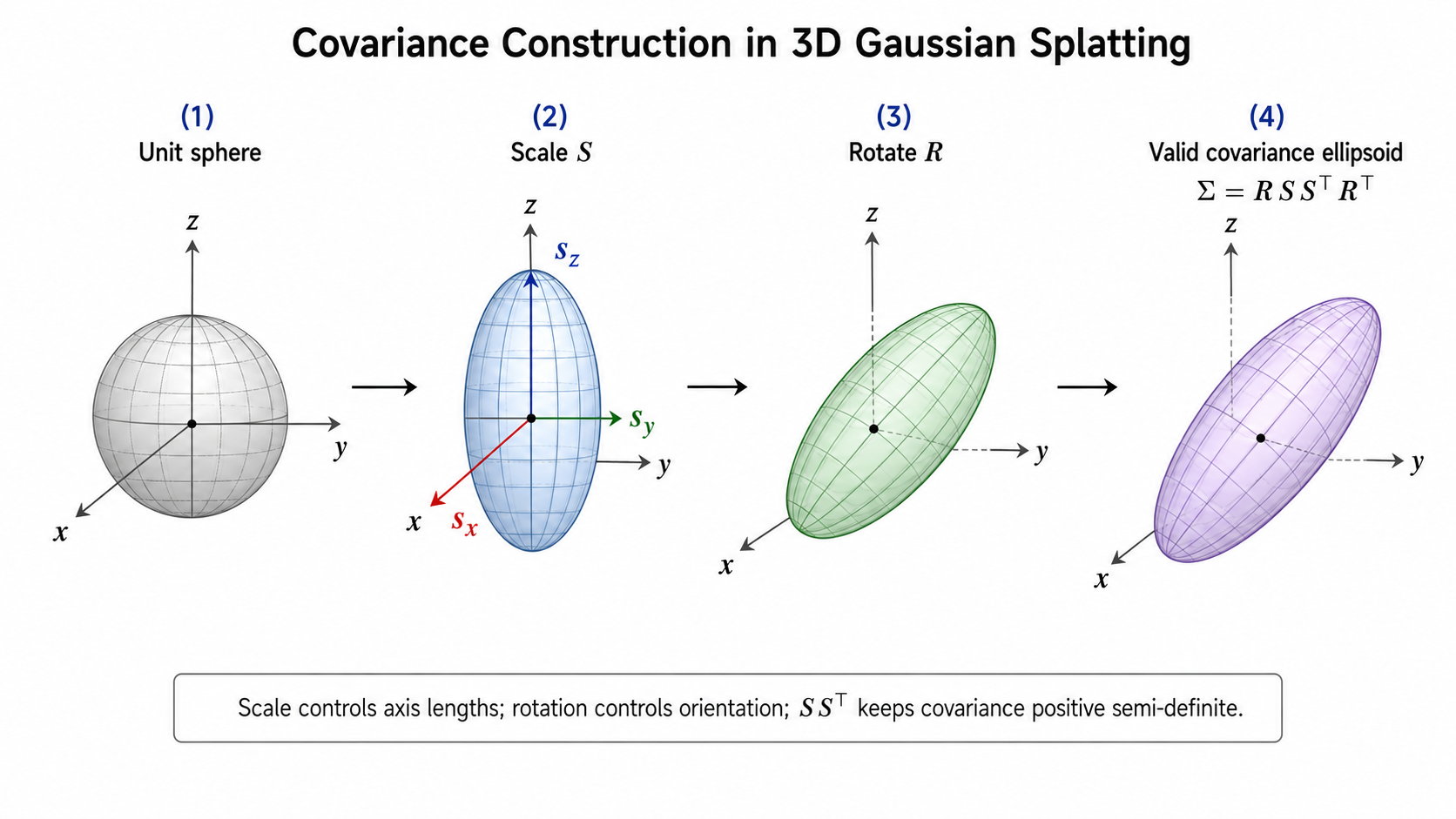

单位球经过三个方向的缩放和旋转形成协方差椭球

图 2：原报告第 25 页，生成式教学示意图。图中的 S 表示正尺度矩阵。

从世界坐标到屏幕：中心与协方差要一起变换

这一节采用“世界到相机”的外参约定。 $\mathbf R_{cw},\mathbf t_{cw}$ 将世界坐标转换到相机坐标，不能与相机到世界的位姿矩阵混用。

第一步：世界空间到相机空间

对于中心和协方差：

\begin{aligned} \boldsymbol\mu_c &=\mathbf R_{cw}\boldsymbol\mu_w+\mathbf t_{cw},\\ \boldsymbol\Sigma_c &=\mathbf R_{cw}\boldsymbol\Sigma_w\mathbf R_{cw}^\top. \end{aligned}

平移改变中心，不改变高斯内部相对位移的协方差；旋转则同时改变中心与椭球朝向。

第二步：透视投影中心

记相机空间中心为 $(x,y,z)^\top$ ，使用无畸变针孔相机模型：

\mathbf m= \begin{bmatrix} f_x x/z+c_x\\ f_y y/z+c_y \end{bmatrix}.

可以将过程分成四种坐标：世界坐标、相机坐标、除以深度后的归一化坐标，以及应用焦距和主点后的像素坐标。

这里要求中心位于可处理的相机前方。实际渲染器还要做近裁剪、视锥剔除和数值稳定处理。

第三步：用局部线性化投影协方差

透视除法是非线性变换。不能把一个 3×3 协方差矩阵直接当作 2D 椭圆，也不能假定非线性投影后的分布仍是精确高斯。

在中心附近进行一阶近似，其雅可比为：

\mathbf J= \begin{bmatrix} f_x/z & 0 & -f_xx/z^2\\ 0 & f_y/z & -f_yy/z^2 \end{bmatrix}.

投影协方差近似为：

\boldsymbol\Sigma_{\mathrm{2D}} \approx \mathbf J\boldsymbol\Sigma_c\mathbf J^\top.

如果从世界空间直接写：

\boldsymbol\Sigma_{\mathrm{2D}} \approx \mathbf J\mathbf R_{cw} \boldsymbol\Sigma_w \mathbf R_{cw}^\top\mathbf J^\top.

由此得到屏幕上的椭圆 Footprint：

$\mathbf m$ 决定椭圆中心。
协方差特征向量决定主轴方向。
特征值决定沿主轴的扩展程度。
深度和相机焦距会改变其屏幕大小。

实际实现可能对屏幕协方差增加滤波项，以避免过小的高斯漏采样或数值不稳定。这属于光栅化细节，不改变上述主线。

从软椭圆到像素贡献

对屏幕像素 $\mathbf p=(u,v)^\top$ ，第 $i$ 个高斯的二维权重为：

w_i(\mathbf p) =\exp\left[ -\frac12(\mathbf p-\mathbf m_i)^\top \boldsymbol\Sigma_{\mathrm{2D},i}^{-1} (\mathbf p-\mathbf m_i) \right].

定义像素级 Alpha：

a_i(\mathbf p)=o_iw_i(\mathbf p).

这里专门用 $o_i$ 表示基元不透明度，用 $a_i(\mathbf p)$ 表示像素处的有效 Alpha，避免把两个含义都写成同一个 $\alpha_i$ 。

一个高斯不会对覆盖范围内的所有像素产生相同作用。越靠近中心，权重越大；沿长轴衰减慢，沿短轴衰减快。

Alpha Blending：颜色贡献还取决于前方遮挡

假设当前像素对应的高斯已经按从前到后排序。到达第 $i$ 个高斯之前的剩余透射率为：

T_i(\mathbf p)=\prod_{j<i}(1-a_j(\mathbf p)).

包含背景项的颜色合成为：

\mathbf C(\mathbf p) =\sum_iT_i(\mathbf p)a_i(\mathbf p)\mathbf c_i +T_{\mathrm{bg}}(\mathbf p)\mathbf c_{\mathrm{bg}},

其中：

T_{\mathrm{bg}}(\mathbf p)=\prod_i(1-a_i(\mathbf p)).

每项贡献同时包含三个因素：前方剩余透射率、自身 Alpha、颜色。前面越不透明，留给后面的颜色权重越少。

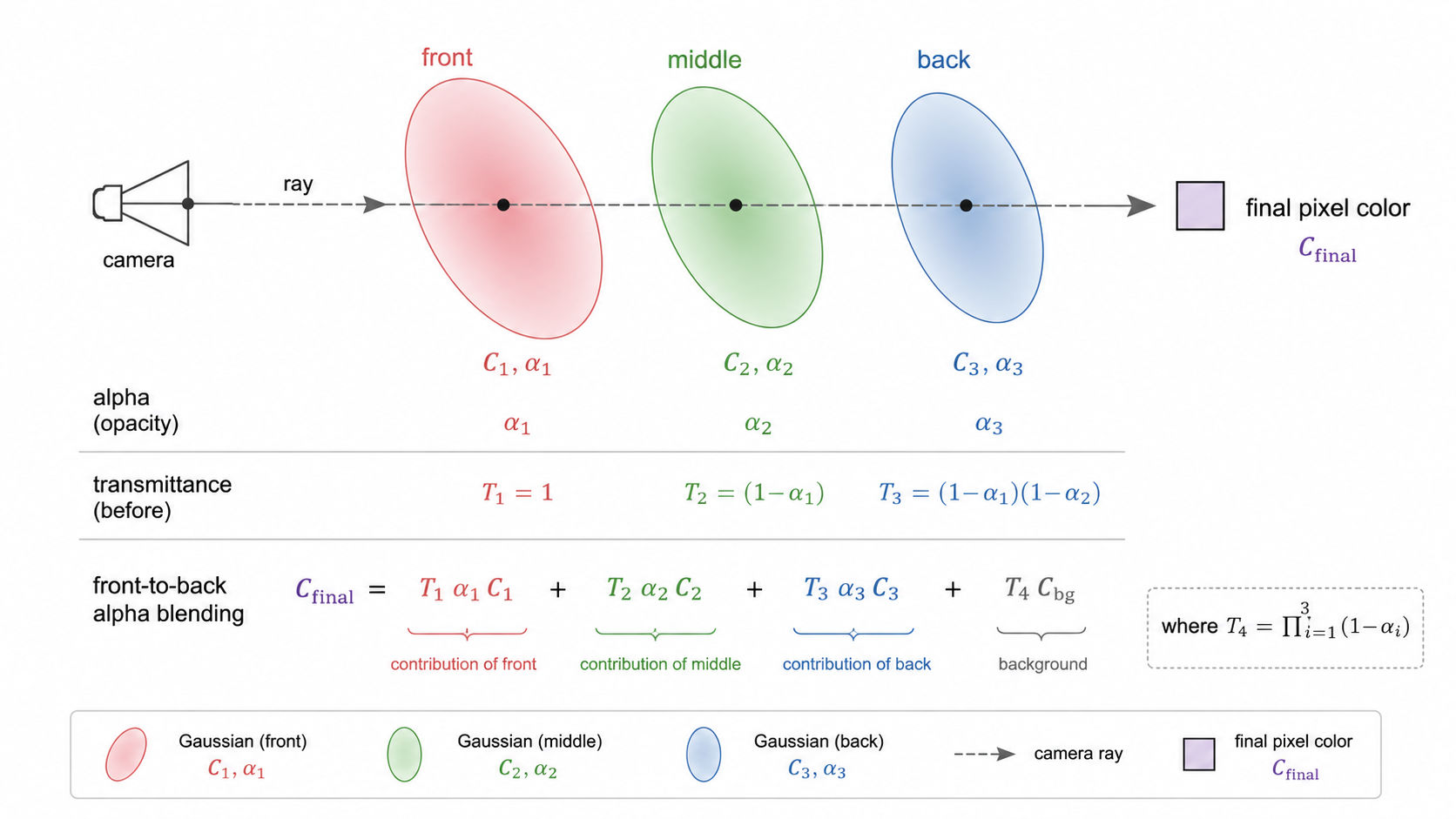

前中后三个高斯按透射率和自身透明度累积颜色

图 3：原报告第 16 页，生成式教学示意图。图中 alpha 对应本文的像素级 a。

可以补一个便于手算的例子。设前方红色高斯的 Alpha 为 0.6，后方蓝色高斯为 0.5：

\mathbf C =0.6\mathbf c_{\mathrm{red}} +0.4\times0.5\mathbf c_{\mathrm{blue}} +0.4\times0.5\mathbf c_{\mathrm{bg}}.

也就是红色权重 0.6、蓝色权重 0.2、背景权重 0.2。把前后顺序交换后，结果通常改变，因此不能用不考虑顺序的普通加法替代混合。

图像误差如何更新三维参数

渲染得到预测图像 $\widehat{\mathbf I}$ ，与真实图像 $\mathbf I$ 计算损失。原始方法结合像素 L1 与结构相似性损失：

\mathcal L =(1-\lambda)\mathcal L_1 +\lambda\mathcal L_{\mathrm{D\text{-}SSIM}},

原始论文使用 $\lambda=0.2$ 。训练会从不同相机视角采样图像，对同一组场景高斯进行优化。

只看位置参数的一条依赖链，可以写成：

\boldsymbol\mu \longrightarrow\mathbf m \longrightarrow w \longrightarrow a \longrightarrow\mathbf C \longrightarrow\mathcal L.

反向传播沿这条链计算梯度，使高斯向能降低图像误差的位置移动。尺度、旋转、不透明度和球谐系数也通过各自的依赖路径被更新。

“可微渲染”主要描述这些连续计算。剔除、排序、Tile 分配以及增删高斯包含离散选择，并不是每一个工程步骤都处处光滑。

用一个二维高斯理解优化

下面将原报告第 35–36 页的代码整理成完整的教学片段。它只拟合一张 32×32 的红色软光斑，不包含三维投影、多视角训练和 CUDA 光栅化，需要已有 PyTorch 环境。

import torch
import torch.nn.functional as F

height, width = 32, 32
yy, xx = torch.meshgrid(
    torch.linspace(-1, 1, height),
    torch.linspace(-1, 1, width),
    indexing="ij",
)
grid = torch.stack([xx, yy], dim=-1)

target = torch.zeros(height, width, 3)
target[..., 0] = torch.exp(
    -((xx + 0.35).square() + yy.square()) / 0.03
)

mu = torch.nn.Parameter(torch.tensor([0.4, 0.2]))
log_scale = torch.nn.Parameter(torch.tensor([-1.5, -1.5]))
opacity_logit = torch.nn.Parameter(torch.tensor(0.0))
color_logit = torch.nn.Parameter(torch.tensor([0.0, -2.0, -2.0]))
parameters = [mu, log_scale, opacity_logit, color_logit]
optimizer = torch.optim.Adam(parameters, lr=0.05)

for step in range(300):
    optimizer.zero_grad()
    scale = log_scale.exp() + 1e-6
    difference = (grid - mu) / scale
    gaussian = torch.exp(-0.5 * difference.square().sum(dim=-1))
    alpha = opacity_logit.sigmoid() * gaussian
    color = color_logit.sigmoid()
    prediction = alpha[..., None] * color

    loss = F.mse_loss(prediction, target)
    loss.backward()
    optimizer.step()

    if step % 50 == 0:
        print(step, loss.item(), mu.detach().tolist())

这段代码的观察点是：图像位置偏差是否带来了中心梯度，形状偏差是否带来了尺度梯度，以及颜色和不透明度能否共同调整幅度。目标光斑中心为 $(-0.35,0)$ ，初始中心位于 $(0.4,0.2)$ 。

它也能说明参数不唯一的问题：在黑色背景下，单个高斯的颜色与不透明度存在乘积关系，不能仅凭拟合图像就认定每个参数都具有唯一的物理解释。

密度控制：不仅更新参数，也调整高斯数量

初始点云通常无法均匀覆盖所有细节。只移动已有高斯，可能无法填补缺失区域，也可能让一个大高斯勉强表示复杂结构。

原始 3DGS 将连续参数优化与自适应密度控制交替执行：

操作	典型触发依据	目的
Clone	视图空间位置梯度大，尺度较小	为表示不足的区域补充高斯
Split	位置梯度大，尺度较大	将过粗的覆盖拆成细小结构
Prune	不透明度过低，或满足异常尺度等条件	移除低贡献或不合适的基元
Opacity reset	按训练日程执行	缓解遮挡固化，配合后续优化与剪枝

具体阈值和执行区间属于训练配置。密度控制不是每次梯度更新都必须执行，也不是简单地“梯度大就加点”。

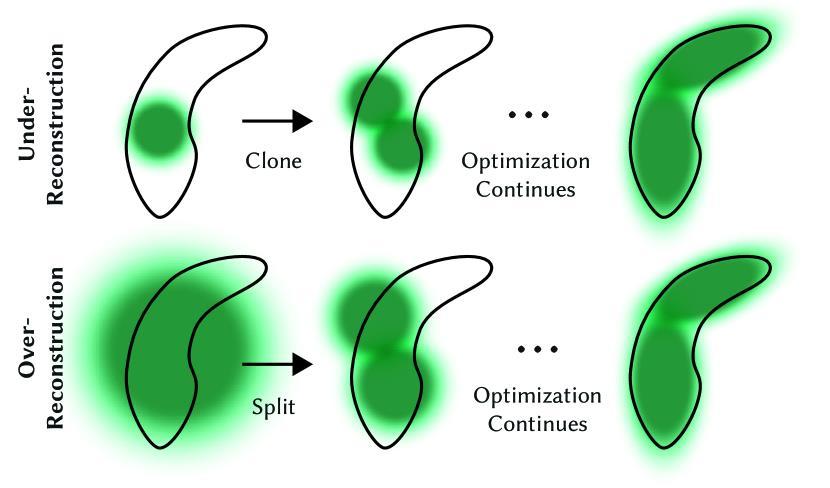

小高斯克隆和大高斯拆分解决欠重建与过度覆盖

图 4：原报告第 38 页，源自 Kerbl 等人的 3DGS 项目。

为什么能够快速渲染

直接让每个高斯与每个像素比较，代价很高。快速光栅化依靠有效组织可见性和局部覆盖：

剔除不可见或无效的高斯。
将高斯投影到屏幕，计算其包围范围。
将屏幕划分为 Tile，找出各 Tile 可能覆盖的高斯。
按 Tile 与深度组织排序。
在 Tile 内并行执行从前到后的 Alpha Blending。
当剩余透射率足够低时提前停止累积。

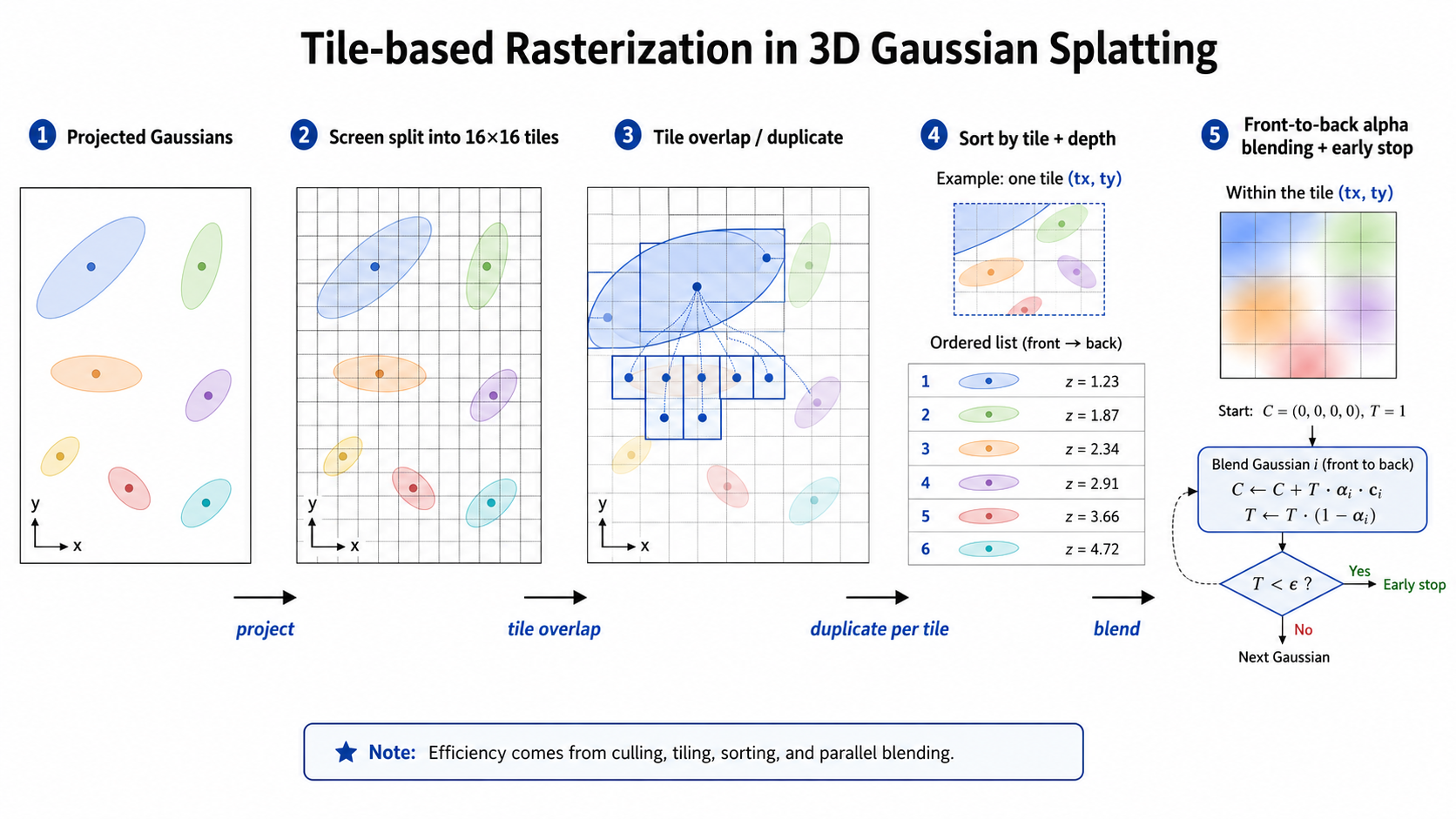

投影、屏幕分块、覆盖分配、深度排序和提前终止的光栅化流程

图 5：原报告第 39 页，生成式教学示意图。

因此，性能来自表示与渲染器的共同设计：软椭圆可以局部计算，Tile 限制候选集合，排序建立遮挡顺序，提前终止减少无效贡献。仅把 MLP 换成一组高斯参数，并不会自动得到高性能实现。

PLY 文件中保存的是什么

常见 3DGS PLY 包含位置、不透明度、尺度、旋转、零阶与高阶球谐系数等字段。它不是只有 XYZ 和 RGB 的普通点云。

特别要检查保存的是变换前参数还是实际值：对数尺度需要指数变换，不透明度 Logit 需要 Sigmoid，旋转四元数可能需要归一化。不同工具还可能采用不同的轴向和球谐系数排列，不能仅凭文件扩展名判断兼容性。

实验应该同时看质量、速度和代价

原论文在 Mip-NeRF360、Tanks & Temples、Deep Blending 等场景上比较图像质量与渲染速度。其强调的 1080p、至少 30 FPS 是论文硬件和设置下的结果，不是任意模型和设备的保证。原始项目及论文

维度	指标	阅读时需要一起确认
图像重建质量	PSNR ↑、SSIM ↑、LPIPS ↓	测试视角、图像尺寸和数据划分
渲染速度	FPS、每帧耗时	GPU、分辨率、场景高斯数量
训练成本	训练时间、显存	迭代数、初始化、密度控制配置
表示大小	高斯数量、存储体积	是否压缩，是否保留高阶外观
几何质量	深度、法向、表面误差	是否有几何真值及额外几何监督

尤其要区分“图像看起来正确”和“三维表面准确”。浮点伪影、孔洞、反射表面和弱纹理区域，可能在部分视角下仍生成合理图像，却不适合直接当作干净网格使用。

原始方法还主要面向静态场景，不自带对象身份、语义类别或动态行为。这些缺口构成了后续扩展的出发点。

后续方法分别改造了哪一部分

报告后半部分的一个阅读线索是：新增的信息放在哪里，又通过什么监督或网络得到？

方向	增加或利用的信息	主要改造环节
几何与深度	深度、射线、位姿、多视角特征	初始化、几何预测、前馈重建
语言与语义	语言特征、语义特征	高斯属性和特征监督
对象与编辑	身份编码、对象分组	分组学习、局部修改
三维生成	图像生成先验、多视角条件	生成式优化或前馈高斯预测
在线建图	连续观测、相机跟踪、地图状态	位姿估计与地图增量更新

几何先验：DA3 与 DepthSplat

报告将 DA3 放在“几何入口”位置：深度、射线和位姿预测可以为后续重建提供一致的空间信息。相关模型也探索将几何能力用于高斯新视角合成。Depth Anything 3

DepthSplat 更直接连接深度估计与高斯渲染：深度帮助从图像构建高斯，渲染监督又可以用于学习更好的深度表示。这提示我们同时检查几何分支与渲染分支之间的信息流。DepthSplat

语言与对象：LangSplat 和 Gaussian Grouping

LangSplat 让高斯承载语言特征，用图像侧的语义信息学习三维语言场。查询文本与场景特征匹配后，可以定位对应对象。它还利用场景相关的低维语言空间控制显式特征的存储成本。

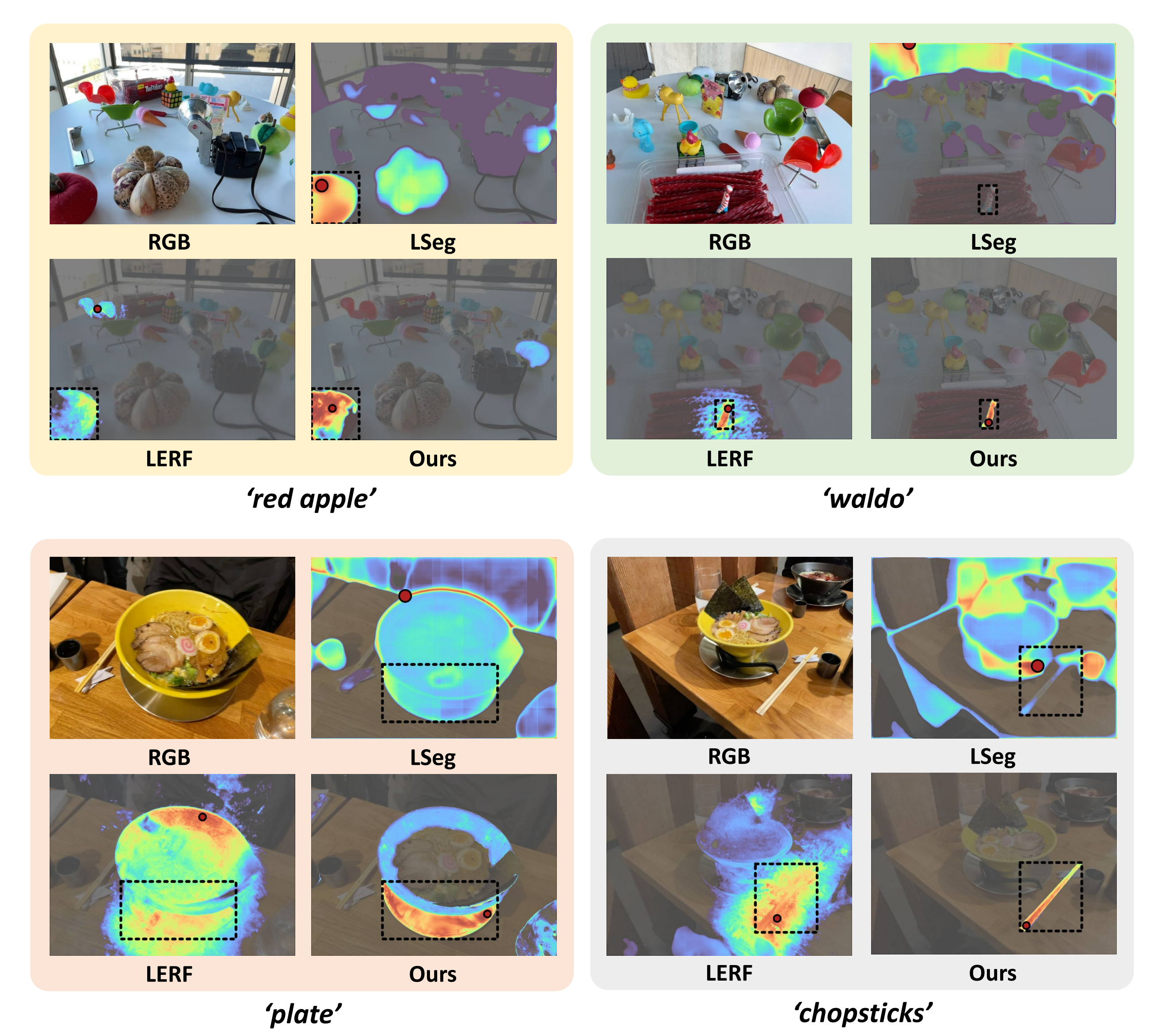

LangSplat 对苹果、Waldo、盘子和筷子等文本查询的定位示例

图 6：原报告第 53 页，源自 LangSplat 项目，展示的是论文方法结果。

Gaussian Grouping 为高斯增加紧凑的身份编码，用二维分割掩码和三维一致性约束形成对象分组。之后，删除一组高斯、调整其颜色或改变位置，就有了明确的对象级操作单位。

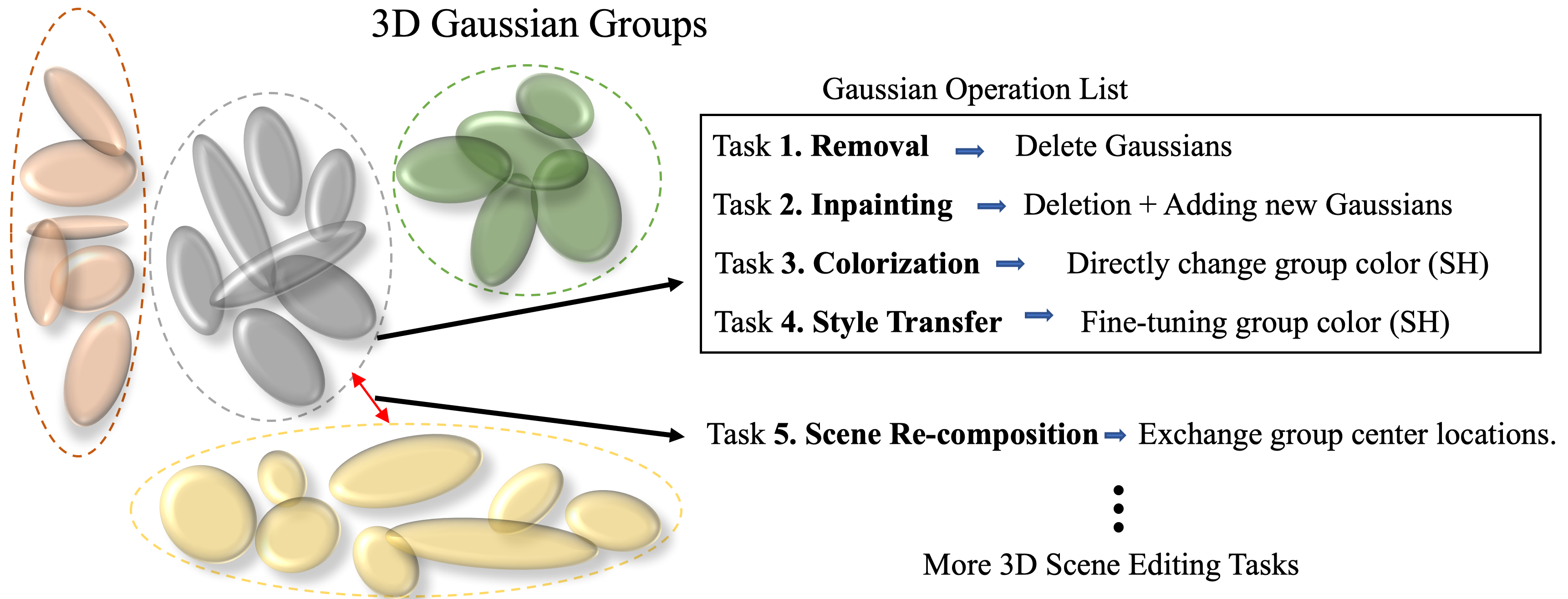

高斯对象分组对应删除、补全、着色、风格迁移和场景重组

图 7：原报告第 54 页，源自 Gaussian Grouping 项目。

语言查询和对象身份不是同一件事：前者关心语义对应，后者还要处理实例区分和跨视角一致性。根据任务，有时需要同时具备二者。

三维生成：DreamGaussian 与 LGM

DreamGaussian 利用生成先验优化高斯表示，并结合网格提取和纹理细化。这里的高斯充当快速优化的中间表示，输入不再必须是一组真实拍摄、完整标定的多视角照片。DreamGaussian

LGM 则从多视角图像条件前馈预测高斯。多视角条件可以由生成模型提供，再通过高斯表示连接渲染与网格导出。

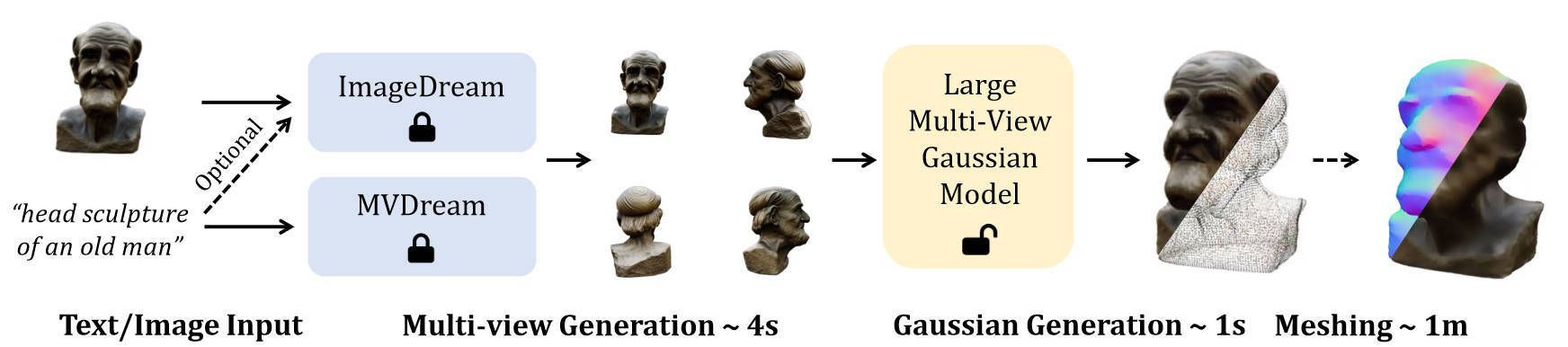

LGM 从图像或文本生成多视角图像，再预测高斯并导出网格的流程

图 8：原报告第 57 页，源自 LGM 项目。图中的时间为该项目展示设置下的阶段耗时。

这两种方式分别体现了逐样本优化与前馈预测的取舍。比较速度时还需要计入输入生成、预处理和后处理，不能只截取某一个推理阶段。

在线地图：从固定场景到持续更新

报告还讨论了 Gaussian SLAM：使用可渲染高斯地图进行相机跟踪和地图更新。如果进一步学习语义属性，还能扩展为可查询的语义地图。

这里应区分基础的 Gaussian SLAM 与加入语义监督的后续方法。原报告引用的 GS-SLAM 示意用于说明高斯建图，不代表所有 Gaussian SLAM 方法都自带语义功能。在线系统还要处理累计位姿误差、动态物体和资源增长，这些不是原始离线 3DGS 单独解决的问题。

阅读新方法时可以沿着这条链路定位

\text{输入与先验} \rightarrow \text{高斯参数} \rightarrow \text{投影与渲染} \rightarrow \text{监督} \rightarrow \text{更新方式}.

这也是我整理这份报告时最有用的一条线索。先定位方法改变了哪一环，再判断它新增了什么能力，最后检查相应实验是否真的测量了那种能力。例如，语义方法需要查询或分割评估，几何方法需要表面或深度评估，不能全部用新视角图像的 PSNR 代替。

原始报告与参考资料

阅读或下载 87 页 3DGS 原始报告

本文主题	原报告页码
任务、相机与渲染背景	3–19
高斯参数、协方差、投影与混合	20–31
反向优化、二维代码、密度控制、光栅化	32–40
公式总览、实验与局限	41–45
几何、语义、编辑、生成与建图	46–69
概率密度及渲染背景补充	70–86

正文保留了报告中的关键教学图和项目图，出处标在图下；重复的演示截图及口头提示没有逐页搬入。补充页的概率密度内容已并入高斯权重一节，Point-NeRF 与 Plenoxels 等背景可结合原报告继续阅读。
